Fisuras y soldaduras: dónde mirar la estructura de una máquina

Un horómetro adulterado se descubre con el ECU. Un tren de rodaje gastado se descubre con un calibre. Una pluma fisurada y soldada por dentro puede pasar delante de tres personas y no la ve ninguna.

El procedimiento es conocido en el mercado chino del usado y no tiene nada de artesanal: se corta la zona de la fisura, se suelda una plancha de refuerzo desde adentro, se rellena el hueco, se pule el cordón hasta que la superficie queda lisa y se repinta el conjunto. Terminado el trabajo, la pluma se ve mejor que antes de romperse.

Lo que no vuelve es la resistencia estructural de fábrica. Y una estructura reparada así vuelve a fisurar, normalmente al lado del refuerzo, que es donde ahora se concentra el esfuerzo.

Por qué una fisura no es un problema de chapa

La pluma y el brazo de una excavadora son estructuras de acero de alta resistencia, cajones soldados diseñados para un patrón de esfuerzos concreto. Cuando aparece una fisura, casi nunca es por un golpe: es fatiga, es decir, millones de ciclos de carga y descarga acumulados en el punto donde la geometría concentra la tensión.

Eso tiene dos consecuencias prácticas. La primera: la fisura aparece siempre en los mismos lugares, así que se sabe dónde mirar. La segunda: si apareció una vez por fatiga, el mecanismo que la produjo sigue ahí, y una soldadura no lo desactiva.

Hay un tercer detalle que separa una reparación certificada de un parche de patio: el acero de alta resistencia necesita electrodo y procedimiento adecuados. Un electrodo común, del tipo que se usa para acero estructural corriente, puede no dar un metal de aporte capaz de soportar el esfuerzo de esa zona. Y el agrietamiento por hidrógeno puede aparecer días después de terminada la soldadura, razón por la cual los talleres serios esperan antes de dar por buena una reparación e inspeccionarla.

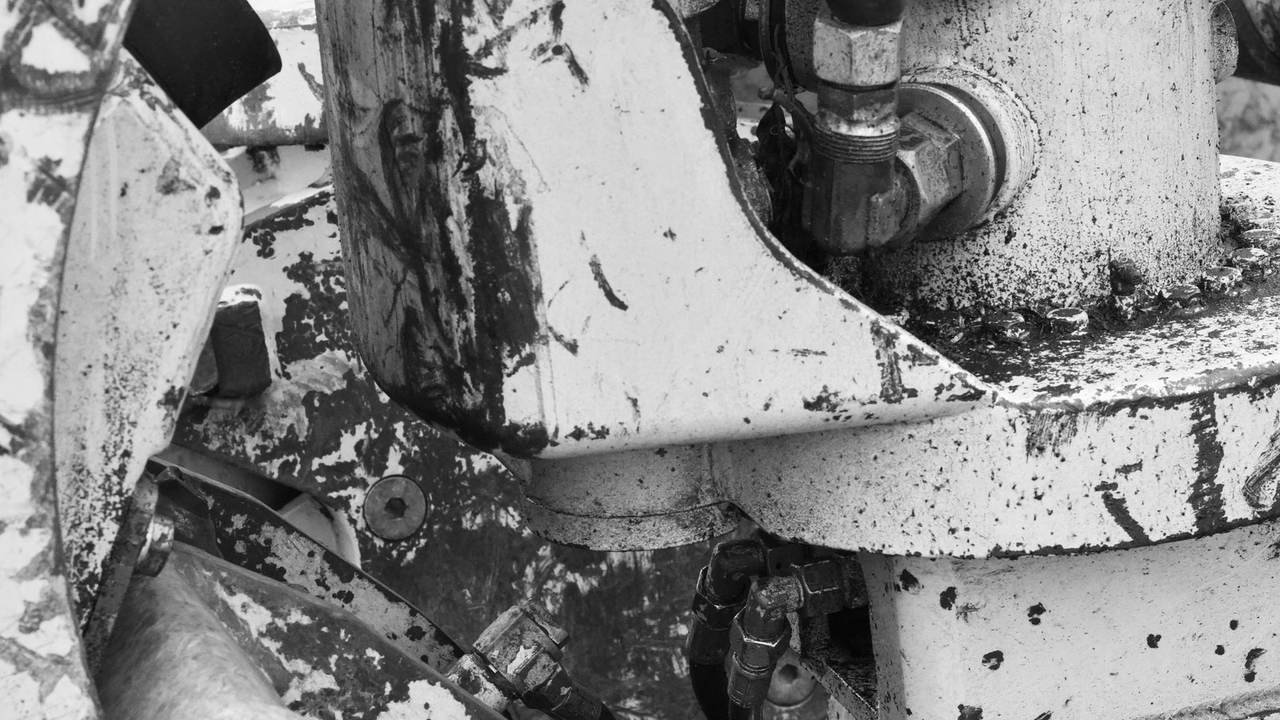

Las zonas donde se fisura una excavadora

No hace falta revisar toda la máquina centímetro a centímetro. Hay que revisar bien seis zonas.

La última fila importa tanto como las otras cinco. Un balde reparado es normal y no dice nada del estado estructural de la máquina. Confundir una reparación de balde con una reparación de pluma es el error que hace descartar buenas máquinas.

Cómo se detecta una reparación disimulada

1. La pintura, que habla antes que el acero

El repintado grande casi siempre tapa algo: rayones profundos, deformación, marcas de soldadura. Lo que delata no es el color sino la coherencia. En una máquina de 8.000 horas todo tiene que estar envejecido parejo. Un tramo de pluma con pintura más nueva, con textura distinta o con un borde de enmascarado visible es una pregunta que hay que hacer.

El mismo principio se aplica al revés: piezas de desgaste sospechosamente nuevas en un equipo viejo (bulones de balde, dientes, un rodillo recién pintado) marcan incoherencia de envejecimiento.

2. La mano y la luz rasante

Pasar la mano por la superficie con un guante fino detecta ondulaciones que la vista no registra, porque la pintura las uniforma. Una linterna apoyada casi paralela a la chapa hace lo mismo con las sombras: un cordón pulido y repintado devuelve un relieve que a plena luz no existe.

3. El medidor de espesor de recubrimiento

Es un instrumento chico, del mismo tipo que se usa para peritar autos, que mide cuántas micras de pintura hay sobre el acero. En una máquina de fábrica el espesor es razonablemente parejo. Sobre una reparación con masilla y repintado, el valor se dispara. Recorrer la pluma tomando lecturas cada veinte centímetros lleva unos minutos y no toca la máquina.

4. Líquidos penetrantes

Es el ensayo no destructivo más barato y el más usado en campo. Se limpia la zona, se aplica un líquido coloreado que entra por capilaridad en cualquier apertura de la superficie, se retira el excedente y se aplica un revelador que extrae el líquido desde adentro. La fisura aparece dibujada, incluso si es un pelo. Funciona en cualquier material no poroso y no necesita corriente eléctrica.

5. Partículas magnéticas

Sobre acero se puede ir un paso más allá: se magnetiza la zona y se esparcen partículas ferromagnéticas finas, que se acumulan donde el campo magnético se interrumpe. Detecta fisuras superficiales y también algunas justo por debajo de la superficie, que es exactamente lo que deja una reparación pulida y repintada. En talleres con control de calidad, la inspección por partículas magnéticas del 100 % de los cordones nuevos es el paso final antes de devolver una pluma al servicio.

La corona de giro y el bastidor, que se revisan en el mismo pase

Mientras se mira la estructura conviene resolver la corona de giro, porque comparte zona y porque es otra reparación cara.

• Juego de la corona medido, no estimado: se mide el movimiento vertical de la superestructura respecto del chasis con el brazo apoyado y luego levantado.
• Ruido al girar: un rectificado metálico o un golpeteo en un punto fijo de la vuelta indica pista o rodamientos dañados.
• Deriva de giro: la torre no debería moverse sola con la máquina apagada en terreno plano.
• Tornillería de la corona: marcas de llave, tornillos de distinto tipo o cabezas con pintura fresca dicen que alguien estuvo ahí.
• Bastidor torcido: se ve mejor mirando la máquina de frente, a distancia, comparando la altura y el paralelismo de los dos largueros.

Qué hacer cuando aparece una fisura reparada

El criterio operativo es el mismo que usan las inspecciones serias: un cordón fresco, un relleno o una masilla en una zona de esfuerzo se tratan como falla estructural hasta que un técnico calificado diga lo contrario. No es pesimismo, es la única postura que no te deja con una máquina que se rompe en obra.

A partir de ahí hay tres caminos posibles, en este orden:

1. Pedir el antecedente: quién reparó, cuándo, con qué procedimiento y si hay ensayo posterior. Si existe documentación, la máquina puede seguir en carrera.
2. Ensayar la zona con líquidos penetrantes o partículas magnéticas antes de pagar. Es barato comparado con lo que se está decidiendo.
3. Dejarla pasar. Una reparación estructural no documentada en la raíz de la pluma o en el bastidor de giro es el caso donde el descuento no compensa: en tu país, una reparación certificada de pluma cuesta y demora, y el equipo mientras tanto no produce.

Hay una diferencia grande entre una máquina reparada y una máquina reparada y ocultada. La primera puede ser un buen negocio a otro precio. La segunda te está diciendo algo sobre todo lo demás que el vendedor no te contó.

Las fotos que hay que pedir antes de mover a nadie

1. Pluma completa de perfil, de los dos lados, con la máquina extendida y a plena luz.
2. Raíz de pluma en primer plano, incluyendo los dos pasadores y la zona de unión al bastidor.
3. Unión pluma-brazo desde arriba y desde abajo.
4. Cada orejeta de cilindro, buscando ovalización del alojamiento del pasador.
5. Bastidor de giro con la torre girada 90°, que es cuando queda accesible.
6. Máquina de frente y de atrás, a diez metros, para ver alineación del carro.

Con esas seis series de fotos se descartan a distancia las máquinas obviamente intervenidas. Lo que no se descarta a distancia es la reparación bien hecha, y ahí no hay atajo: hay que estar delante del acero.

El punto que no se negocia

De todas las trampas del usado, esta es la única que puede lastimar a alguien. Un tren de rodaje gastado cuesta plata. Una bomba floja cuesta productividad. Una pluma que falla en carga es otra categoría de problema.

Por eso, en una lista de prioridades de inspección, la estructura va antes que la estética, antes que la cabina y antes que el aire acondicionado que todo el mundo prueba primero. Si quieres ver cómo se ordena todo esto en un documento que sirva para negociar, está en qué tiene que traer un informe de inspección.
