Cómo se desarma una excavadora para que entre en un contenedor

El desarme empieza con una pregunta que no es técnica: ¿quién lo va a volver a armar del otro lado, con qué grúa y en cuántas horas?

Porque desarmar una excavadora es fácil. Lo difícil viene después, cuando llega un contenedor con una pluma, un brazo, un contrapeso, cuatro pasadores sin identificar y una bolsa de tornillos, y hay que dejar la máquina trabajando en una obra que ya la esperaba la semana pasada.

Esta nota es la secuencia completa, con lo que hay que hacer en origen para que el rearmado no sea un problema.

Primero, la cuenta: cuándo conviene desarmar

Desarmar tiene sentido cuando el ahorro del flete supera el costo de desarme, rearmado y riesgo. Y el riesgo no es abstracto: cada desconexión hidráulica es una entrada de suciedad al circuito, y cada pasador que se saca es un pasador que hay que volver a alinear.

Los cuatro conceptos que entran en la comparación:

• Mano de obra de desarme en China, con grúa y personal del patio.
• Diferencia de flete entre contenedor y flat rack o RORO para esa ruta y esa fecha.
• Rearmado en destino: grúa, técnico calificado, horas y aceite hidráulico de reposición.
• Tiempo: el rearmado y la puesta a punto suman días entre que la máquina llega al patio y que produce.

Como orden de magnitud, en el caso de embarque de vehículos que documenta el sector, el desarme para acondicionar la carga a contenedor se estimó en el orden de 500 dólares por unidad. Es un caso ajeno a maquinaria de construcción y a Latinoamérica, así que sirve para dimensionar la lógica, no para presupuestar tu operación: en una excavadora, el costo depende del tamaño de la máquina, del patio y de si hace falta desmontar la cabina.

La secuencia de desmontaje, en orden

El orden importa porque cada pieza sostiene a la siguiente y porque el equilibrio de la máquina cambia a medida que se le sacan partes.

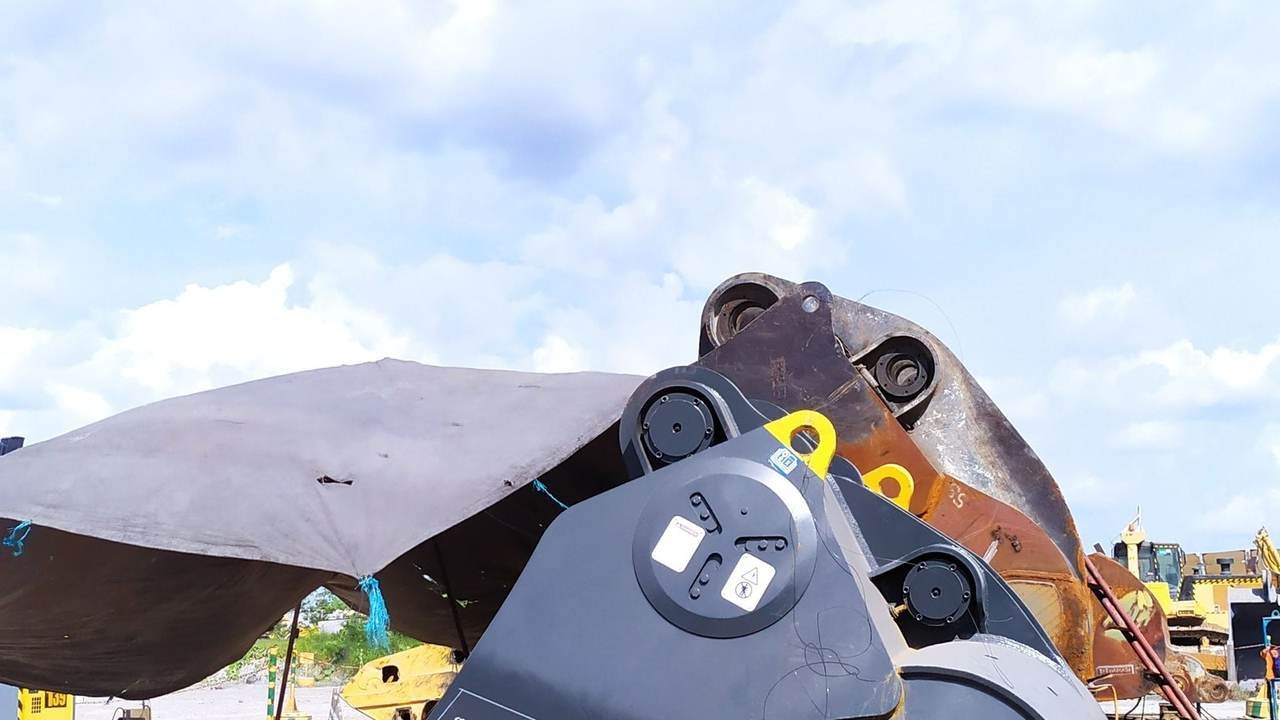

1. Balde e implemento

Se apoya el balde en el piso, se despresuriza el circuito, se retiran los dos pasadores (el del brazo y el del bieleta) y se desconecta el enganche rápido si lo tiene. Es la parte más simple y la que primero se hace. El balde suele viajar acostado dentro del contenedor, en el fondo.

2. Brazo (stick) con su cilindro

Se sostiene el brazo con grúa antes de sacar el pasador de unión con la pluma, nunca después. Se desconecta el cilindro de balde y se drenan o taponan las mangueras. El brazo baja a caballetes y ahí se lo prepara para el estibado.

3. Pluma con sus cilindros

Es la pieza más pesada de las que se retiran y la que requiere mejor coordinación de eslingas. Se marca la posición de cada manguera antes de desconectar, se tapan todos los acoples y se identifican los dos pasadores de raíz, que no siempre son intercambiables entre sí.

4. Contrapeso

Va atornillado a la parte trasera de la superestructura y sale con grúa. Sacarlo baja el largo total y el centro de gravedad, pero deja la máquina desbalanceada: a partir de ese momento no se la mueve con el brazo montado ni se la hace girar.

5. Cabina, solo si hace falta

Se desmonta cuando la altura de la máquina no pasa por la puerta. No es una tarea menor: como referencia del sector, el desmontaje profesional de una cabina lleva entre 4 y 6 horas según la complejidad del equipo y requiere medios de izaje adecuados para un conjunto que puede pesar varios cientos de kilos. Además hay que desconectar el arnés eléctrico completo, y ese arnés es donde aparecen la mayoría de las fallas del rearmado.

6. Barandas, espejos, escaleras y guardabarros

Lo último y lo que más se pierde. Piezas chicas, baratas y difíciles de conseguir después. Van embaladas y listadas.

El marcado, que es lo que decide el rearmado

Todo lo anterior es trabajo de patio y lo hace cualquier taller. Lo que separa un desarme profesional de uno improvisado es el registro.

1. Fotografiar cada desconexión antes de hacerla, no después. La foto del conjunto armado, con las mangueras en su posición, vale más que cualquier plano.
2. Etiquetar cada manguera y su acople con el mismo número, con etiqueta resistente a la humedad. Las cintas escritas a mano no sobreviven cuarenta días de travesía.
3. Taponar todos los acoples y todos los extremos de manguera. Una entrada de tierra al circuito hidráulico se paga después, con bomba.
4. Identificar los pasadores por posición, porque son parecidos pero no siempre iguales, y guardarlos con los bujes y separadores de su propia articulación.
5. Embolsar la tornillería por conjunto, con la posición escrita en la bolsa.
6. Preparar una lista de bultos con el peso y las dimensiones de cada uno. Esa lista es después el packing list.

Un detalle que se olvida siempre: los cilindros desmontados tienen que viajar con el vástago retraído y protegido. Un vástago cromado expuesto durante una travesía marítima llega picado, y una picadura es un futuro daño de sello.

Cómo se estiba adentro del contenedor

Un contenedor con partes de máquina sueltas es un problema en potencia: una pluma de varias toneladas que se mueve durante el viaje puede romper la estructura del contenedor y llegar dañada.

Los criterios de arrumazón de unidades de transporte están codificados en el Código CTU, el código de buenas prácticas de la OMI, la OIT y la CEPE para el llenado de contenedores. Traducido a esta operación:

• El peso se reparte a lo largo del piso y se centra respecto del eje longitudinal. Nada de concentrar el contrapeso en una punta.
• Cada bulto se traba contra el movimiento en las tres direcciones, con tacos, cuñas y trincas a los puntos de amarre del contenedor.
• Nada apoya directamente sobre superficies mecanizadas: la pluma va sobre tacos de madera, no sobre el piso metálico.
• La madera cumple NIMF-15, con tratamiento térmico y marca IPPC. Un taco sin marca puede detener la carga en destino.
• El balde y las piezas chicas se calzan para que no golpeen contra el resto durante el viaje.

Y una obviedad que no siempre se cumple: la máquina se embarca limpia, sin tierra ni restos vegetales en el tren de rodaje ni en el balde. El control fitosanitario de destino mira exactamente eso, y una máquina sucia puede terminar en lavado obligatorio con la cuenta a tu nombre.

Los papeles cambian cuando la máquina viaja desarmada

El packing list deja de ser un trámite y pasa a ser el documento operativo del embarque. Tiene que listar cada bulto con su contenido, dimensiones y peso, y el conjunto tiene que seguir identificándose como una unidad, con su número de serie de chasis.

Ese punto es importante para la aduana de destino: una excavadora desarmada sigue siendo una excavadora, no un lote de partes, y así debería declararse. Como los criterios de clasificación varían por país, conviene confirmarlo con tu agente de aduana antes de embarcar, no cuando la carga ya está en puerto.

El detalle de qué documentos salen de China con la máquina está en la documentación de exportación.

El rearmado, que empieza antes de que llegue el barco

Conviene resolver tres cosas mientras la máquina navega, no cuando el contenedor está en el patio con demoras corriendo:

1. Quién arma: técnico con experiencia en ese tipo de equipo, no un mecánico general.
2. Con qué grúa: capacidad y alcance suficientes para la pieza más pesada, que suele ser la pluma o el contrapeso.
3. Con qué insumos: aceite hidráulico del grado correcto para reponer lo drenado, filtros nuevos y sellos de repuesto para los acoples que aparezcan dañados.

Y una regla al final: la máquina no se da por recibida hasta que se la prueba armada. Ciclos cronometrados, prueba de deriva y recorrido de traslación, igual que en la inspección de origen. Si los números coinciden con los del informe de China, el viaje salió bien. Si no coinciden, es mucho mejor saberlo el primer día que el primer mes.

Cuándo no desarmar, aunque se pueda

Hay tres situaciones donde el flat rack o el RORO ganan aunque el contenedor parezca más barato en la planilla:

• Cuando en destino no hay técnico con experiencia en ese equipo ni grúa disponible con certeza.
• Cuando la máquina tiene que entrar a trabajar apenas llega y no hay margen para días de rearmado y puesta a punto.
• Cuando el equipo es eléctricamente complejo y hay que desmontar la cabina: cada conector desarmado es un punto de falla intermitente que aparece meses después.

La comparación completa entre modos de embarque, con las medidas de cada tipo de unidad, está en contenedor, flat rack o RORO.
